하드웨어 구성 지침 - SDLC(Scalar Distributed Library Controller)에 연결된 ADIC 라이브러리

직접 연결된 라이브러리 구성
DDS 구성

소프트웨어 요구 사항

다양한 구성 요소에서 지원되는 소프트웨어 버전은 다음과 같습니다.

구성 요소	소프트웨어 버전
MediaAgent - Windows	Windows 2000 Windows 2003 Server(32비트) Windows 2008 Server
SDLC(Scalar Distributed Library Controller)	2.5
DAS 클라이언트 소프트웨어	3.12
ADIC 라이브러리	ADIC 1000(이상)

미디어 체인저는 SDLC 소프트웨어가 설치된 컴퓨터에 연결해야 합니다. 사용자의 구성에 따라 이 컴퓨터에 드라이브를 일부 또는 모두 연결할 수 있습니다. 라이브러리가 여러 MediaAgent에서 공유되면 라이브러리를 구성할 모든 MediaAgent 컴퓨터에 DAS 클라이언트 소프트웨어를 설치해야 합니다.

하드웨어 구성

CommCell^® 그룹에서는 환경에 따라 다음 구성 중 하나를 사용하여 SDLC(Scalar Distributed Library Controller)에서 제어하는 ADIC 라이브러리에 액세스하도록 MediaAgent를 구성할 수 있습니다.

직접 연결된 라이브러리 구성
SAN 환경에서 DDS(동적 드라이브 공유) 구성

직접 연결된 라이브러리 구성

SDLC는 직접 SCSI를 통해 라이브러리의 미디어 체인저에 연결됩니다. 각 MediaAgent는 TCP-IP 포트를 통해 SDLC와 통신합니다. 또한 각 MediaAgent는 SCSI 포트를 사용하여 라이브러리의 드라이브에 연결해야 합니다.

라이브러리에서는 CommCell 그룹에서 독점적으로 사용할 수 있도록 MediaAgent에 드라이브를 모두 또는 일부 할당해야 합니다. 할당되지 않은 드라이브는 다른 애플리케이션이나 또 다른 CommCell 그룹에서 사용할 수 있습니다.

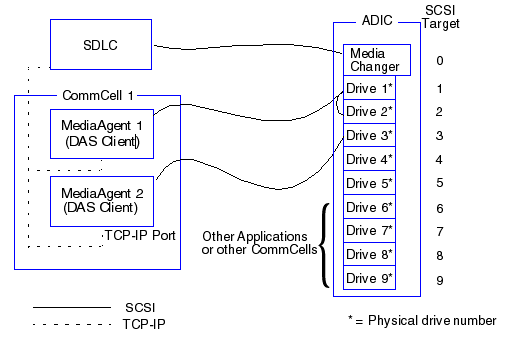

다음 다이어그램에서는 SDLC를 사용하여 ADIC 라이브러리를 구성하는 데 필요한 하드웨어 구성 개요를 제공합니다.

DDS 구성

DDS 구성에서 SDLC는 직접 SCSI를 통해 라이브러리의 미디어 체인저에 연결됩니다. CommCell 그룹에 있는 각 MediaAgent는 다음을 통해 라이브러리에서 SDLC 및 드라이브와 통신합니다.

SCSI 포트를 사용하여 MediaAgent에서 브리지/라우터/게이트웨이로
Fibre Channel 케이블을 사용하여 브리지/라우터/게이트웨이에서 SAN 스위치로
SAN 스위치는 Fibre Channel 케이블을 사용하여 라이브러리의 모든 드라이브에 연결됩니다.

다음 다이어그램에서는 DDS 구성을 통해 여러 MediaAgent에서 ADIC 라이브러리를 공유하는 데 필요한 하드웨어 구성 개요를 제공합니다.
