Общие сведения об адресации SAN
Рекомендации по сопоставлению SCSI-LUN для библиотек SAN
Рекомендации по целевым устройствам SCSI
Рекомендации по логическим номерам в Fibre Channel
Предотвращение распространенных ошибок
Сводка по конфигурации сети SAN
Сеть хранения данных (SAN) предоставляет дополнительные возможности конфигурации, перечисленные в следующих разделах.
|
ВНИМАНИЕ! Остановите и отключите службу управления сменными носителями (RSM) во всех системах Windows 2000, входящих в сеть SAN, – эта служба может помешать настройке общих ленточных и оптических накопителей. Это относится также к другим агентам MediaAgent и даже к другим компьютерам, на которых не установлен ни один из компонентов. Это очень важное требование, поскольку при запуске службы RSM и агента MediaAgent на одном компьютере в сети SAN их одновременный доступ к одному накопителю приведет к повреждению данных. В среде SAN настоятельно рекомендуется реализовать зонирование оборудования ленточных накопителей таким образом, чтобы они могли определяться и управляться только выделенными агентами MediaAgent. Это позволит свести к минимуму мониторинг и доступ к устройствам с посторонних компьютеров. |
Сеть хранения данных (SAN) представляет собой сеть Fibre Channel, специально предназначенную для передачи данных резервного копирования. Сеть SAN значительно повышает производительность резервного копирования и восстановления, а также разгружает локальную сеть (LAN) предприятия, высвобождая ее для текущего обмена данными. Чтобы накопители могли использоваться в группе CommCell® несколькими агентами MediaAgent, среду SAN можно настроить для использования функции динамического разделения накопителей (DDS).
Перечислим основные компоненты сети SAN.
Каждый компьютер, присоединенный к оптоволоконной сети, должен иметь специальный адаптер – адаптер шины, который отправляет и принимает сигналы по кабелям Fibre Channel.
Эти компоненты оборудования преобразуют оптоволоконные сигналы в сигналы, понятные устройствам SCSI, и наоборот. Шлюз также может обеспечивать обмен данными между сетью Fibre Channel и собственными оптоволоконными устройствами. Мосты, маршрутизаторы и шлюзы соединяют серверы и устройства хранения с сетью SAN.
В соединении FC-AL (см. ниже) концентратор представляет собой устойчивый к сбоям центр, к которому подключаются серверы и устройства хранения.
В более сложной конфигурации, состоящей из переключаемых оптоволоконных линий (см. ниже), коммутатор является центром матрицы (инфраструктуры) сети. Серверы и устройства хранения подключаются к коммутаторам, которые более интеллектуальны и обладают более широкой полосой пропускания, чем концентраторы.
Существует две основные конфигурации сетей SAN.

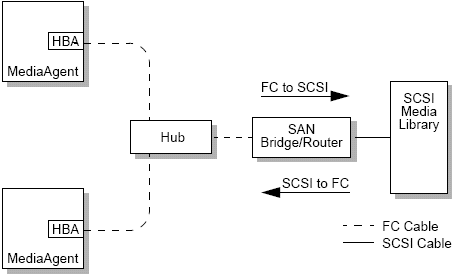

Эта конфигурация является логическим эквивалентом оптоволоконного логического кольца, к которому подключаются устройства. Архитектура FC-AL реализуется подключением устройств к концентратору. Полоса пропускания и ресурсы хранилища сети объединяются в пул и используются всеми устройствами.

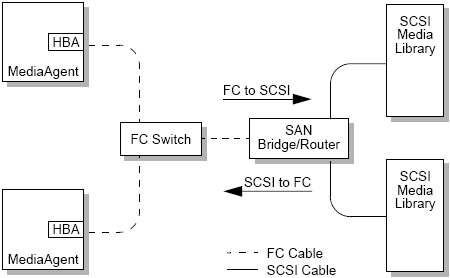

В этой конфигурации между узлом и устройствами резервного копирования устанавливается виртуальная петля. Каждый узел может получить монопольный доступ к виртуально присоединенным устройствам хранения.
Чтобы сделать устройство резервного копирования доступным агенту MediaAgent, система должна знать, какое физическое устройство сопоставлено с заданным адресом SCSI. Когда агент MediaAgent напрямую присоединяется к устройству хранения, адрес SCSI определяется по физическому соединению SCSI. Сеть SAN создает сеть Fibre Channel (FC) между агентом MediaAgent и устройством резервного копирования SCSI. При этом, однако, агент MediaAgent и устройство резервного копирования будут по-прежнему пользоваться протоколом SCSI для обмена данными по сети Fibre Channel. Следовательно, агенту MediaAgent все равно придется связывать каждое физическое устройство с адресом SCSI.
Адрес SCSI включает три идентификатора. В следующей таблице перечислены компоненты адреса SCSI и их аналоги для коммутируемого оптоволокна и схем адресации FC-AL.
SCSI |
Управляемая петля Fibre Channel (FC-AL)* |
Коммутируемое оптоволокно (FC-SW)* |
| Шина | Петля | Матрица |
| Целевое устройство | Физический адрес управляемой петли (AL_PA) | Port_ID |
| Логический номер устройства (LUN) | Логический номер устройства | Логический номер устройства |
* По существу, и петля, и матрица представляют собой наборы адресуемых устройств. Как правило, этот компонент адреса совпадает с номером порта адаптера шины, с которым узел соединен по сети Fibre Channel.
| Инструкции по настройке целевых номеров SCSI для устройств хранения и по сопоставлению адресов SCSI и FC для маршрутизаторов SAN см. в документации производителя оборудования. | |
| Чтобы обеспечить правильную работу системы, необходимо придерживаться ряда рекомендаций относительно логических номеров устройств. Требования к назначению целевых номеров SCSI способны облегчить администрирование системы, однако их выполнение не является обязательным. |
При назначении целевых номеров SCSI устройствам хранения, подключенным к сети SAN, выполняйте следующие рекомендации.
| Физические накопители нумеруются по-разному (в зависимости от библиотеки). Первый накопитель в одной библиотеке может иметь номер 0, а в другой номер 1. Подробные сведения о библиотеке см. в документации производителя. |
При назначении логических номеров Fibre Channel устройствам хранения, подключенным к сети SAN, выполняйте следующие рекомендации.
На следующих рисунках приведено несколько сценариев, иллюстрирующих описанные рекомендации.

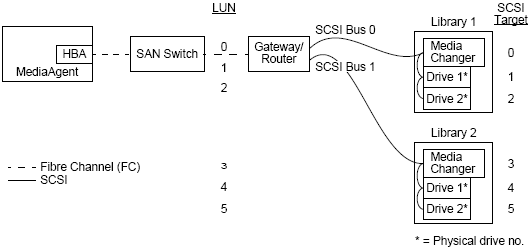

На рисунке показаны следующие устройства (слева направо). Агент MediaAgent содержит адаптер шины, который соединяет его с маршрутизатором SAN через оптоволоконный коммутатор. В оптоволоконной сети устройства SAN адресуются по логическим номерам Fibre Channel, которые задаются через интерфейс сопоставления LUN, предоставляемый изготовителем маршрутизатора. Маршрутизатор подключен к двум библиотекам с помощью шин SCSI и кабелей. В библиотеках каждое устройство имеет целевой номер SCSI, который задан через интерфейс, предоставляемый изготовителем библиотеки.
Нумерация целевых устройств SCSI начинается с 0 и продолжается в порядке возрастания. Наименьший целевой номер назначается сменщику носителей библиотеки. Если библиотека имеет дополнительные накопители, то целевой номер 7 будет пропущен (поскольку контроллер SCSI по умолчанию использует этот номер), а нумерация возобновится с номера 8.

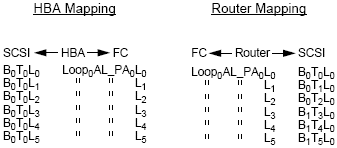

Назначение логических номеров Fibre Channel начинается с 0 и продолжается в порядке возрастания. На схеме показаны только те параметры адресов SCSI и Fibre Channel, которые чаще всего настраиваются пользователем. В следующей таблице показаны все выполняемые маршрутизатором преобразования адресов SCSI (шина, целевой номер, логический номер) и адресов Fibre Channel (FC-AL, AL_PA, логический номер), а также обратные преобразования, выполняемые адаптером шины агента MediaAgent. Слева показаны адреса SCSI, по которым устройства SAN идентифицируются в окне Настройка библиотеки и накопителя. Дополнительные сведения о настройке библиотек и накопителей см. в окне Настройка библиотеки и накопителя раздела Настройка библиотеки и накопителя. Подробные сведения о схемах адресации SCSI и FC см. выше в разделе Обзор адресации SAN.
Обратите внимание, что нулевые значения присваиваются FC-AL, AL _PA, а также шине и целевому устройству SCSI, показанным слева. Конкретные значения зависят от конфигурации SAN.

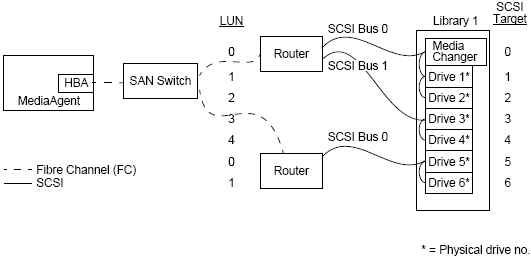

Эта конфигурация позволяет добиться максимальной производительности библиотеки, содержащей несколько накопителей. На рисунке показаны следующие устройства (слева направо). Агент MediaAgent содержит адаптер шины, подключаемый через сеть Fibre Channel к коммутатору SAN. Коммутатор подключен к двум маршрутизаторам SAN. В оптоволоконной сети устройства SAN адресуются по логическим номерам Fibre Channel, которые задаются через интерфейс сопоставления LUN, предоставляемый изготовителем маршрутизатора. Маршрутизатор подключен к библиотеке, содержащей шесть накопителей, с помощью шин SCSI и кабелей. В библиотеке каждое устройство имеет целевой номер SCSI, который задан через интерфейс, предоставляемый изготовителем библиотеки.
Нумерация целевых устройств SCSI начинается с 0 и продолжается в порядке возрастания. Наименьший целевой номер назначается сменщику носителей библиотеки. Обратите внимание, что если библиотека имеет дополнительные накопители, то целевой номер 7 будет пропущен, а нумерация возобновится с номера 8.

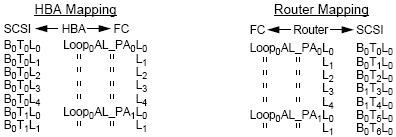

Назначение логических номеров Fibre Channel начинается с 0 и продолжается в порядке возрастания. На втором маршрутизаторе присвоение логических номеров начинается заново. На схеме показаны только те параметры адресов SCSI и Fibre Channel, которые чаще всего настраиваются пользователем. В следующей таблице показаны все выполняемые маршрутизатором преобразования адресов SCSI (шина, целевой номер, логический номер) и адресов Fibre Channel (FC-AL, AL_PA, логический номер), а также обратные преобразования, выполняемые адаптером шины агента MediaAgent. Слева показаны адреса SCSI, по которым устройства SAN идентифицируются в окне Настройка библиотеки и накопителя. Дополнительные сведения о настройке устройств SAN в окне Настройка библиотеки и накопителя программы CommCell Console см. в разделе Библиотеки, подключаемые к сети SAN. Все маршрутизаторы перечислены в списке адресов слева как отдельные целевые устройства SCSI. Подробные сведения о схемах адресации SCSI и FC см. выше в разделе Обзор адресации SAN.
Обратите внимание, что в следующих таблицах значения присваиваются FC-AL, AL _PA, а также шине и целевому устройству SCSI, показанным слева. Конкретные значения зависят от конфигурации системы.
При настройке сети SAN для работы с агентом MediaAgent главное – обеспечить представление каждого физического устройства в группе CommCell® одним и только одним адресом SCSI (шина, целевой номер, логический номер), а также постоянно поддерживать эту согласованность на всех уровнях сети SAN. Если в сети существует устройство с несколькими адресами SCSI или, наоборот, одним и тем же адресом пользуются несколько устройств, то при одновременном обращении нескольких агентов MediaAgent к одному накопителю возникнет конкуренция за ресурсы.
Адрес Fibre Channel может измениться либо на уровне AL_PA/ Port_ID, либо на уровне логического номера устройства. В любом из этих случаев также изменятся преобразуемые адаптером шины адреса SCSI соответствующих устройств. Если изменится настроенный адрес SCSI устройства, то агент MediaAgent не сможет получить к нему доступ. В следующих разделах описано, как можно поддерживать стабильность адресов в сети SAN.
Значения AL_PA и Port_ID можно задать одним из следующих двух способов.
При такой схеме адресации требуется ручная настройка коммутаторов на устройстве для назначения ему постоянного адреса AL_PA (значение Port_ID включает AL_PA и сведения о порте матрицы, к которому подключено устройство).
При использовании этой схемы адреса AL_PA автоматически назначаются маршрутизаторам, шлюзам, адаптерам шины и другим оптоволоконным устройствам при их подключении к сети. Однако при добавлении и отключении устройств может произойти переназначение адресов других устройств, что сделает их недоступными для MediaAgent. При изменении адреса AL_PA маршрутизатора все подключенные библиотеки станут недоступны агенту MediaAgent. Обратите внимание, что программные адреса могут назначаться даже при использовании физической адресации. Если коммутаторы на двух устройствах настроены на один адрес AL_PA, то устройству, обнаруженному первым, будет оставлен его адрес, а второму будет назначен программный адрес.
| Чтобы гарантировать неизменность адресов AL_PA, используйте метод аппаратной адресации и присвойте устройствам уникальные адреса AL_PA. Чтобы гарантировать неизменность значений Port_ID, следуйте рекомендациям по назначению адресов AL_PA. Кроме того, не меняйте порты матрицы для уже настроенных устройств. | |
| Некоторые шлюзы плохо работают с коммутаторами Fibre Channel, если не включена программная адресация. К тому же ряд шлюзов сети SAN не позволяет отключать программную адресацию. В обоих случаях аппаратную адресацию нужно включить. |
Логические номера Fibre Channel устанавливаются мостами, маршрутизаторами и шлюзами, которые преобразуют адреса SCSI подключенных устройств (порт SCSI, целевой номер, логический номер) в адреса Fibre Channel. Маршрутизаторы имеют два режима адресации.
При такой схеме адресации для каждого устройства, подключенного к маршрутизатору, требуется ручная установка логического номера.
При такой схеме адресации маршрутизатор автоматически назначает логические номера присоединяемым устройствам. Однако при добавлении и отключении устройств адреса остальных подключенных устройств могут измениться. В результате чего агент MediaAgent не сможет к ним обратиться. Обратите внимание, что логические номера должны присваиваться, начиная с 0. Нумерация должна быть последовательной и непрерывной (без пропущенных номеров).
| Чтобы гарантировать неизменность логических номеров устройств, подключенных к маршрутизатору, используйте метод адресации вручную. Убедитесь, что каждому устройству назначен уникальный логический номер. При этом нумерация должна начинаться с 0 и быть последовательной и непрерывной. При первоначальной настройке сети SAN можно использовать автоматический режим адресации, обеспечивающий соответствие логических номеров этим условиям, Затем можно переключиться в ручной режим и задать адреса, которые были автоматически назначены маршрутизатором. |
В следующем списке приведены основные проблемы конфигурации сети SAN, которые могут привести к тому, что агент MediaAgent не сможет найти устройства хранения SAN и получить к ним доступ.
